MOTOTRBO Linked Capacity Plus

Linked Capacity Plus (LCP) - технология, сочетающая в себе преимущества как IP Site Connect (IPSC), так и Capacity Plus (CP). У первой позаимствованы механизмы организации многосайтовости, у второй - многоканальности, однако в LCP несколько доработаны и улучшены роуминг и борьба с коллизиями (ошибки при одновременной попытке разных абонентов занять канал), внесены некоторые другие изменения, улучшающие работоспособность системы. Переход к LCP требует платного обновления программного обеспечения.

Технология позволяет связать через IP-сеть до 15 сайтов, каждый из которых поддерживает до 6 ретрансляторов (до 12 каналов) для передачи голоса, а также выделенных ретрансляторов для передачи данных. Последние могут передавать как GPS данные, так и любую другую не голосовую информацию. LCP использует те же IP протоколы и технологии осуществления связи между сайтами (преимущественно Ethernet), что и IPSC, но требует несколько большую пропускную способность канала передачи данных.

Топология

Сайты связаны между собой WAN-сетью, внутри каждого из которых ретрансляторы объединены LAN-сетью. Алгоритм работы внутри сайта тот же, что и в Capacity Plus. При этом, если ранее в CP ретранслятору приходилось для связи с другими ретрансляторами внутри своего сайта посылать индивидуальное сообщение каждому ретранслятору (например, чтобы сообщить о смене канала ожидания или об освобождении канала), то в LCP задействуется обращение через широковещательный адрес 255.255.255.255, что снимает нагрузку с ретранслятора, позволяя ему сосредоточиться непосредственно на передаче данных и голосовых сообщениях. Внутри сайта необходимо исключить из LAN сети любые посторонние устройства, кроме ретрансляторов, так как в случае присутствия посторонних устройств, передаваемые ими сообщения будут оказывать влияние на работу ретрансляторов в сайте.

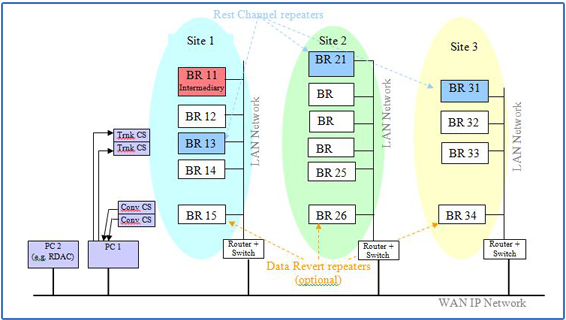

В начале работы радиосистемы каждый из ретрансляторов, назначенных в качестве канала ожидания, определяет адреса ретрансляторов/каналов ожидания на других сайтах. Это возможно благодаря тому, что за каждым сайтом закрепляется определенный статический IP-адрес, обращаясь к которому, в любой момент времени можно получить доступ к текущему каналу ожидания в сайте. Поэтому в конфигурацию LCP для каждого сайта обязательно входит пара маршрутизатор+свитч, что и показано на общей топологии радиосети:

Роуминг

Механизм работы роуминга в Linked Capacity Plus основан на роуминге в IP Site Connect, однако даже не смотря на наличие большого количества ретрансляторов в сайтах и, как следствие большого количества логических каналов, радиостанции по-прежнему сканируют только один логический канал на каждом сайте - заведомо известный канал ожидания, что позволяет добиться такой же скорости роуминга как и в IP Site Connect.

Кроме того, сканирование каналов ожидания дает следующие преимущества:

• повышает отказоустойчивость системы, ведь в случае выхода из строя одного из ретрансляторов канал ожидания автоматически меняется
• отпадает и необходимость настраивать список каналов роуминга для каждой радиостанции, т. к. радиостанции всегда знают адрес каждого канала ожидания независимо от того, какой конкретно канал на каком ретрансляторе в тот или иной момент отдан под канал ожидания.

Для определения выхода ретранслятора из строя или ухудшения сигнала, поступающего от ретранслятора, в связи с отдалением используются те же сигналы-маячки что и в Capacity Plus. Это и позволяет, при необходимости, менять канал ожидания и осуществлять автоматическую смену сайта. Время посылки маячка становиться фиксированным - 1.92 сек, также как и в Capacity Plus, тогда как в IP Site Connect данное значение регулировалось в широком диапазоне и нередко было гораздо больше. В целом это позволяет сделать роуминг даже более быстрым по сравнению с IP Site Connect.

При этом доступная в IP Site Connect возможность привязки к конкретному сайту или ручной смены сайта также сохранена.

Резюме

В целом заявленный набор возможностей позволяет говорить о явном усовершенствовании системы по сравнению с предшествующими Capacity Plus и IP Site Connect, однако на данный момент качественно и на практике оценить выигрыш от использования Linked Capacity Plus нельзя, и его пригодность с точки зрения соотношения цена/качество покажет время.
