Спецификация стандарта MPT1327

Стандарт МРТ1327 состоит из целого ряда соглашений и спецификаций (год публикации):

• МРТ1317 (1981) - спецификация передачи данных (сигналов управления), определяющая вид модуляции, скорость передачи информации и длину цифровой посылки;
• МРТ1318 (1986) - соглашение о принципах обслуживания наземных подвижных средств в транкинговых системах связи, применяемой терминологии и статистической обработке и предоставлении информации;
• МРТ1323 (1987) - соглашение об использовании вида модуляции в диапазоне 174-225 МГц;
• МРТ1327 (1988) - собственно сигнальный протокол (необходимый и рекомендуемый);
• МРТ1331 (1987) - соглашение о правилах построения центрального оборудования;
• МРТ1343 (1987) - спецификация на радиоинтерфейс, определяющий взаимодействие абонентских радиостанций с базовым оборудованием, а так же номерной план;
• МРТ1347 (1988) - спецификация на радиоинтерфейс, определяющий взаимодействие базового оборудования с абонентскими радиостанциями;
• МРТ1352 (1991) - процедуры тестирования абонентских радиостанций на соответствие спецификации МРТ1343;
• MAP27 - интерфейс взаимодействия мобильного терминала и абонентской радиостанции для передачи данных.

Для управления абонентскими радиостанциями в системах MPT1327 предусматривается выделенный контрольный канал. Причем в больших многоканальных системах может быть использовано до 4-х контрольных каналов. Для передачи цифровой информации используется частотная манипуляция со скоростью 1200 бод. Наличие выделенного контрольного канала обеспечивает сравнительно малое время установления связи после набора номера (в зависимости от производителя и топологии сети 0,3-2 сек). Тем не менее, в малых системах контрольный канал может переключаться в голосовой режим для обслуживания вызовов.

При разработке данного стандарта использовался тот факт, что средний отдельно взятый пользователь использует для своей работы в основном индивидуальные вызовы. Групповые вызовы являются скорее исключением, чем правилом. При индивидуальном вызове надежность кодирования не имела первостепенную важность. Так же не было необходимости иметь быстрый доступ к каналу, поскольку суммарное время вызова абонента состояло из последовательности нажатия клавиш (идентификационного номера вызываемой станции и кнопки вызова). Этим обуславливается выбор довольно низкой скорости передачи данных в контрольном канале (1200 бод). Так же принималось во внимание возможность использования данного стандарта во многих диапазонах частот с ОБП, АМ и ЧМ модуляцией в голосовом канале.

Стандарт предусматривают возможность работы в любом из стандартных диапазонов частот, используемых в наземной подвижной радиосвязи - VHF (136-174 МГц), UHF (403-470 МГц), 800 и 900 МГц, и имеет следующие технические параметры:

• 1036800 идентификационных номеров абонентов;
• 1024 канала в системе;
• 32768 системных идентификационных кодов;
• выделенный или динамический контрольный канал;
• метод произвольного доступа к контрольному каналу для исключения конфликтов при одновременных запросах от абонентских радиостанций;
• транкинг сообщений на голосовых каналах;
• электронный серийный номер (ESN) радиостанции для защиты от несанкционированного доступа.

Стандарт МРТ1327 определяет процедуры взаимодействия центрального оборудования с абонентскими радиостанциями через эфир, порядок установления связи, нумерацию абонентов в системе, а также минимальные ограничения на структуру центрального оборудования. Это позволяет использовать радиостанции различных производителей в одной транкинговой инфраструктуре. Однако из-за отсутствия протоколов взаимодействия различных частей центрального оборудования между собой нет возможности стыковки компонентов производства разных фирм, что является довольно большим недостатком. Взяв за основу оборудование одной фирмы, Вы так и останетесь привязанным к ней в будущем.

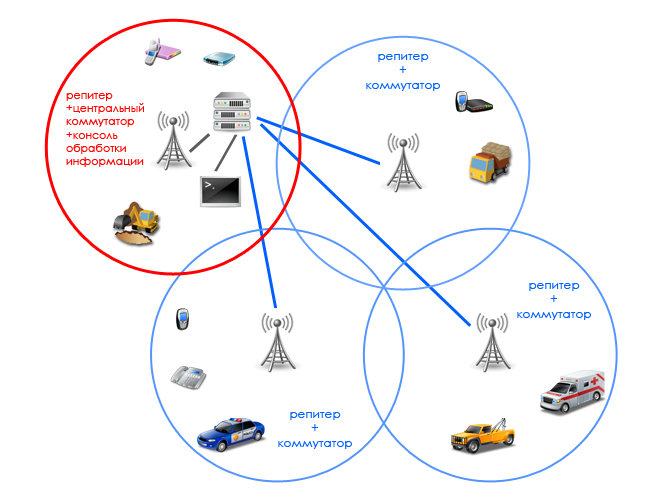

В качестве примера приведем одну из возможных топологий системы MPT1327:

Деление на группы

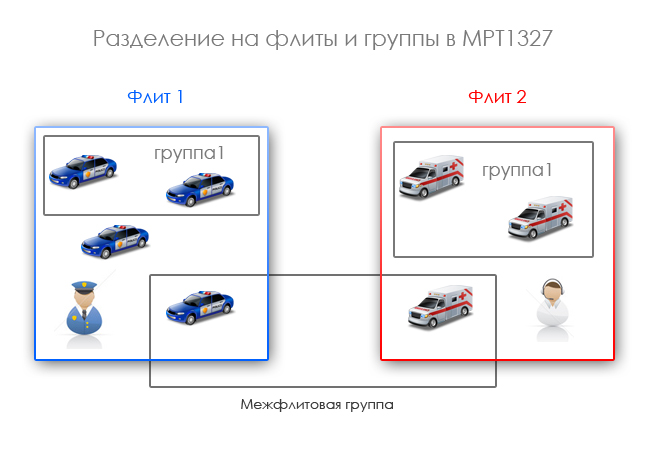

В MPT1327 принято распределять абонентов по "группам" (англ. "unit") и "флитам" (англ. "fleet"), которые, в свою очередь, состоят из нескольких групп. При этом одна группа может входить в несколько флитов.

Деление на группы дает возможность осуществления групповых и вещательных вызовов. В пределах одного флита всем радиостанциям помимо своего собственного идентификационного номера присваивается номер флита.

Номерной план MPT1343

В общем, идентификационные номера, определяемые протоколом MPT1343 для каждой радиостанции состоят из:

• префикса, значения от 200 до 327 - указывает на номер сети;
• номер "флита", значения от 2001 до 4999;
• индивидуальный номер устройства, значения от 20 до 89, или от 200 до 899, в зависимости от размера "флита".

Каждая радиостанция может также иметь определенное количество необязательных групповых номеров для осуществления групповых вызовов:

• номер "межфлитовой" группы, диапазон от 5000 до 6050;
• номер группы, диапазон от 90 до 99, или от 900 до 998.

Деление на флиты также упрощает связь внутри флитов и групп, так как для того чтобы вызвать радиостанцию в "своем флите", достаточно просто ввести ее трех или двухзначный номер. Например, чтобы вызвать абонента 112 2355 82, достаточно ввести 82.

Чтобы вызвать абонента из другого "флита", который имеет такой же префикс, вводится номер "флита" и номер абонента. Например, чтобы вызвать в 2355 "флите" абонента 82, надо набрать 2355 82.

Если надо вызвать абонента из другого "флита" с другим префиксом, надо будет набрать полный номер, определенный в MPT 1343. Например: 112 2355 82.

Номерной план ANN

Номерной план, определяемый протоколом MPT1343 имеет один небольшой, но существенный недостаток - неудобство ее использования при вызовах из сети. Поэтому существует возможность применения альтернаятивной системы нумерации - ANN, которая была разработана компанией Nokia и использовалась в ее радиосистемах ACTIONET, построенных на базе MPT1327.

ANN представляет собой систему нумерации с 5 цифрами, более простую и удобную чем у MPT1343, поддерживаемую оборудованием компании Motorola.
