Конвенциональные системы стандарта DMR

Название "конвенциональная радиосвязь" произошло от английского слова conventional - обычный, традиционный. После создания в 70-х годах транкинговой радиосвязи, радиосистемы без динамического распределения каналов между абонентами или группами абонентов стали называться "конвенциональными". Такие системы связи предназначены для использования в условиях невысокой плотности абонентов или их групп. Группы/абоненты закреплены за тем или иным радиоканалом, и этот канал выбирается абонентом (но не системой).

Развитие современных конвенциональных радиостанций и коммуникационных контроллеров позволило приблизить сервисные возможности обычного оборудования к возможностям транкингового, давая возможность создавать небольшие системы с расширенными возможностями. Таким образом, несмотря на бурное развитие транкинговых систем во всем мире, конвенциональная связь, оставаясь бюджетным решением, продолжает развиваться.

Актуальность конвенциональных систем во многом определена значительно меньшей по сравнению с транкинговыми системами стоимостью их внедрения. Оборотной стороной использования конвенциональных аналоговых систем являются их ограниченные возможности, причем как с точки зрения количества абонентов, так и с точки зрения функционала. Как правило, аналоговые системы обеспечивают связь только одной группе пользователей при общем количестве абонентов не более 30. Но с ростом числа абонентов, пользователи аналоговых систем со временем сталкиваются с необходимостью выбросить это оборудование для внедрения новой системы связи. Решение MOTOTRBO в стандарте DMR впервые позволяет пользователям наращивать возможности системы без отказа от имеющегося оборудования.

В настоящее время все основные производители оборудования радиосвязи предлагают новые цифровые решения для конвенциональных радиосетей. Это, прежде всего, система MOTOTRBO (европейский открытый стандарт DMR) от компании Motorola, оборудование этого же стандарта от компании Hytera, а также системы IDAS (производства Icom) и NEXEDGE (производства Kenwood). Коренным отличием систем связи стандарта DMR (Motorola, Hytera) от проприетарных протоколов от компаний Icom и Kenwood является принцип разделения каналов - 2-слотовый TDMA с шириной канала 12.5 кГц в стандарте DMR и FDMA с шириной канала 6.25 кГц для IDAS/NEXEDGE. Все эти системы, несмотря на принципиально разный подход к реализации, предусматривают возможность интеграции посредством среды TCP/IP, взаимодействуют с системой GPS и обеспечивают функциональность, недостижимую аналоговым системам.

Конвенциональная система MOTOTRBO, основанная на использовании стандарта DMR, позволяет реализовать следующие функции:

  • Общий вызов (связь со всеми без исключения абонентами в пределах одного репитера)
  • Групповой вызов
  • Индивидуальный вызов
  • Текстовые сообщения
  • Экстренный вызов (возможность вклиниться в любой логический канал связи с целью срочного оповещения абонента или группы)
  • Radio kill (возможность "убить" радиостанцию, т.е. выключить ее из системы связи дистанционно, что бывает удобно например в случае ее кражи или перехвата злоумышленниками)
  • Radio check (возможность дистанционной проверки наличия радиостанции в системе)
  • AVL (Automatic Vehicle Location - GPS мониторинг местоположения радиостанции)
  • Телеметрия (удалённые измерения и сбор информации для предоставления оператору или пользователю)
  • Шифрование голоса и данных на базовом (16 бит) или улучшенном уровнях (40 бит)

Кроме того технологии, которые легли в основу DMR, позволяют получить ряд других технологических преимуществ, о которых подробней написано в соответствующей статье.

Радиосети с ретрансляторами

Фактически любая конвенциональная радиосистема строиться на основе использования ретрансляторов (репитеров). Для этого необходимо наличие двух частот (дуплексной пары) - двух направлений. Первая причина использования ретранслятора - возможность значительно увеличить дальность радиосвязи. Связать две радиостанции без ретранслятора в лучшем случае возможно на расстоянии лишь нескольких километров, тогда как ретранслятор позволяет увеличить дальность связи до десятков километров.

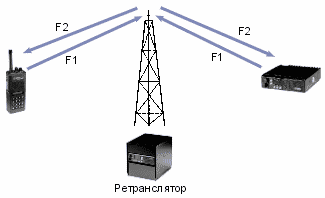

Простейшая аналоговая конвенциональная система связи - ретранслятор + 2 радиостанции:



Здесь связь обеспечивается на двух частотах (F1 - частота приема, F2 - частота передачи), образуя один канал связи.

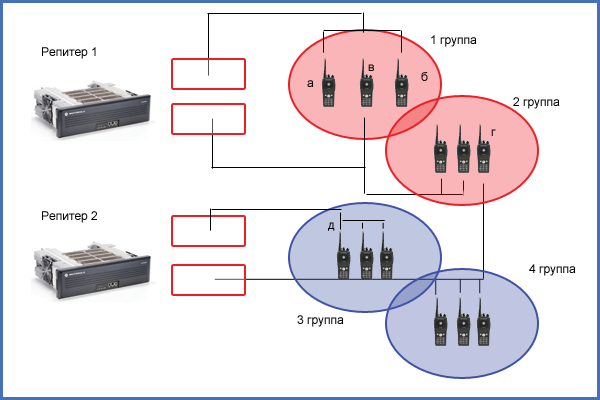

Цифровые ретрансляторы MOTOTRBO заменяют 2 аналоговых и создают два дуплексных канала связи. Простейшая схема связи на примере двух ретрансляторов и 4 групп абонентов:



Связи на схеме показывают, что абоненты могут вызывать друг друга как внутри группы, так и между ними, индивидуально или обращаться ко всем абонентам группы, при этом на каждый такой вызов выделяется одинаковый ресурс - 1 из двух логических каналов, доступных на ретрансляторе. Экстренный вызов отбирает один из таких логических каналов в пользу абонента, осуществляющего его.

Но имея два ретранслятора МOTOTRBO, достаточно соединить их между собой через сеть Ethernet и дополнить в них программное обеспечение, и мы уже фактически имеем настоящую транкинговую систему Capacity Plus! А для создания системы IP Site Connect даже смены программного обеспечения не потребуется! Начав со скромной конвенциональной системы MOTOTRBO, вы легко сможете превратить ее в:
